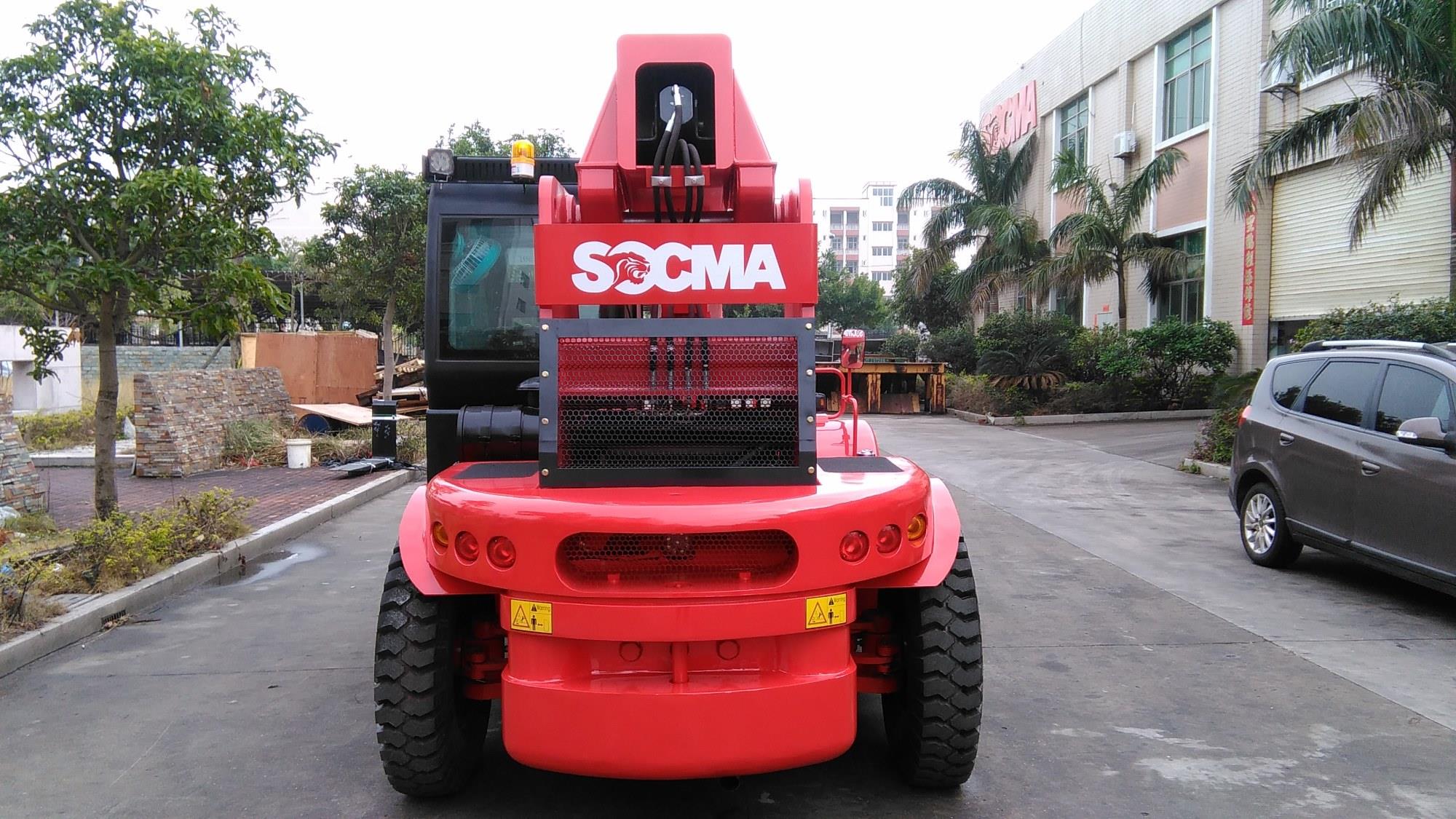

11 Ton Telehandler
رافعة شوكية تلسكوبية HNT-110
رافعة شوكية تلسكوبية HNT-110 هي نظام دفع أمامي ، نظام توجيه خلفي للعجلات ، نظام تعليق صلب. اعتماد ناقل حركة هيدرو- ميكانيكي مع عمودين أماميين وخلفين للسرعة ، توجيه هيدروليكي كامل ، وفرامل طبل من النوع فوق الزيت ؛ يتكون جهاز العمل من جهاز التيفسك ذو الذراع المتداخل وذراع التطويل الرباعي الأطوار ذو الثلاث مراحل والخطاف. هذه الرافعة الشوكية التلسكوبية لا تنطبق فقط على رفع الألواح الحجرية في حاويات ، ولكن أيضا يمكن استخدامها كرافعة عامة ، يمكن استخدامها على نطاق واسع في المصنع ، قفص الاتهام ، ساحة الشحن ، مزرعة الغابات ، مواد البناء ، المستودعات ، الصناعات اللوجستية وغيرها. إنها آلة التحميل والتفريغ ذات القدرة على التكيف والكفاءة العالية.
وصف المنتج من 11 طن Telehandler
1. استخدام محرك الديزل العلامة التجارية المعروفة ، مع الانبعاثات الوطنية III ، الطاقة القوية ، توفير الطاقة وحماية البيئة ، لتلبية متطلبات العمليات الفعالة
2.Double توربو محول عزم الدوران الهيدروليكي ، وتغير السرعة ستبليس. نظام نقل التحكم بذراع واحد ، بسرعتين من أجل التروس الأمامية والخلفية ، أسهل في التشغيل
3.Use المزدوج مضخة النظام الهيدروليكي مجتمعة ، يقلل كثيرا من استهلاك الوقود واستهلاك الطاقة
4. مع كامل نظام التوجيه التضخيم تدفق محوري هيدروليكي ، تحول دائرة نصف قطرها المحور الخلفي هو صغير ، ضوء التوجيه ومرنة
5.Using عجلة القيادة الأمامية ، نظام التعليق الصارم ، هيكل التوجيه الخلفي للمحور ، يمكنها تحقيق الدفع الرباعي. ترس حلزوني حلزوني حلزوني من المحور الأمامي وعجلة دوران ذات جانب عجلة لخفض السرعة وزيادة عزم الدوران ، ولها قدرة تحميل ممتازة
HNT-110 رافعة شوكية تلسكوبية مواصفات
بند | تخصيص | ملاحظات |
الحمل تقييمه (كلغ) | 11000 | في الخطاف الرئيسي |
وزن التشغيل (كلغ) | 13000 | |
ماكس. ارتفاع الرفع من الخطاف الرئيسي (mm) | 7605 | المسافة من الخطاف الرئيسي على الأرض |
ماكس. إرتفاع الرفع للذراع الكاملة (mm) | 10300 | رافعة أمامية |
قاعدة العجلات (مم) | 2988 | |
فقي الجبهة (مم) | 1638 | |
فقي الخلفي (مم) | 1785 | |
دقيقة. إزالة groud (مم) | 310 | |
الطول الكلي (مم) | 5288 | بدون خطاف |
العرض الكلي (مم) | 2310 | |
الارتفاع الكلي (ملم) | 2715 | |
ارتفاع الكابينة (مم) | 2400 | |
طول التفرغ الخلفي (مم) | 1055 | |
ماكس. التوعية من الخطاف الرئيسي (مم) | 4800 | الاتجاه الأفقي |
ماكس. التوعية من ذراع كاملة (مم) | 7900 | الاتجاه الأفقي |
البقشيش من الخطاف ، أعلى / أسفل (°) | 22 ° / 24 ° | |
زاوية الإبهام من ذراع كبير ، أعلى / أسفل (°) | 14 ° / 43 ° | |
دقيقة. تحول دائرة نصف قطرها (مم) | 6800 | |
ماكس. قدرة الصعود (°) | ≥20٪ | |
ماكس. سرعة السفر (كم / ساعة) | 25 | |
الإطارات الأمامية | 11،00-20 | |
الإطارات الخلفية | 9،00-20 | |
إذا كان مع شوكة ، فإن قدرة الحمولة ستكون 5T |
HNT-110 مقاييس أداء رافعة شوكية تلسكوبية
بند | HNT50-2 | تعليق |
قدرة الرفع المقدرة ، كجم | ≤5000 | |
الوزن الميت ، كجم | 13000 | |
ماكس. رفع الارتفاع ، مم | 7050 | ارتفاع سطح الشوكة العلوي إلى الأرض |
قاعدة العجلات ، مم | 2988 | |
فقي العجلة الأمامية ، مم | 1638 | |
فقي العجلة الأمامية ، مم | 1785 | |
min.ground التخليص ، مم | 310 | |
الطول الكلي ، مم | 6230 | تشمل شوكة |
العرض الكلي ، مم | 2350 | |
الارتفاع الكلي ، مم | 2715 | |
الارتفاع الداخلي للكابينة | 2420 | |
طول overhang الخلفي ، مم | 1055 | |
Max.reach المسافة ، مم | 5100 | الاتجاه الأفقي |
إمالة زاوية الرفع الأساسي لأعلى / لأسفل | 14 ° / 43 ° | |
نصف قطرها الأدنى ، mm | 6800 | |
Max.Gradeability | ≥20٪ | |
Max.travelling السرعة ، كم / ساعة | 25 | |
العجلات الأمامية | 11،00-20 | |
العجلات الخلفية | 9،00-20 | |
نوع المحرك | Dongfeng CUMMINS 4BT3.9-C100 | |
الطاقة المقدرة ، KW | 75 | |
السرعة المقدرة ، R / M | 2200 |
HNT-110 رافعة شوكية تلسكوبية قائمة التكوين
الرقم التسلسلي. | بند | نموذج | الصانع | |
1 | محرك | QSB3.9-C100 | الكمون (الوطني الثالث) | |
2 | الإطار | / | SOCMA | |
3 | مضخة | خفى تشانغيوان | CBHY-G36 / F4.5-ATφR | |
4 | محور العجلة | أمامي | سوزهو | 07BTJ0000 |
خلفي | SOCMA | |||
5 | انتقال | انتقال تشونغنان | YQXD100K.970 | |
6 | صمام متعدد الاتجاهات | ينهاي | CDB-F20HZT-03C | |
7 | ترس القيادة | تشنجيانغ hydrualic | BZZ1-E200 | |
HNT-110 Telescopic Crane loader | ||
بند | معامل | تعليق |
الحمل المقدر ， كجم | ≤11000 | |
وزن التشغيل كجم | 13000 | |
هوك الرئيسي كحد أقصى. ارتفاع الرفع ， مم | 7605 | من الخطاف الرئيسي إلى الأرض） |
ماكس. ارتفاع الرفع مع ذراع التطويل الممتد ， مم | 10300 | （خطاف الجبهة |
قاعدة العجلات ， مم | 2988 | |
فقي العجلة الأمامية ， مم | 1638 | |
فقي العجلة الخلفية ， مم | 1785 | |
دقيقة. تطهير الأرض ， مم | 310 | |
الطول الكلي ， مم | 5288 | بدون ذراع |
العرض الكلي ، مم | 2350 | |
الارتفاع الكلي: مم | 2715 | |
الارتفاع الكلي: مم | 2400 | |
طول الذروة الخلفية ， مم | 1055 | |
هوك الرئيسي كحد أقصى. أفقية تصل إلى مم | 4800 | （أفقي） |
ماكس. أفقية تصل إلى مم | 7900 | (أفقي) |
ذراع دوران الذراع لأعلى / لأسفل (°) | 22 ° / 24 ° | |
ازدهار زاوية دوران أعلى / أسفل (°) | 14 ° / 43 ° | |
دقيقة. تحول دائرة نصف قطرها ، مم | 6800 | |
ماكس. درجة abiltiy ， (°) | ≥20٪ | |
ماكس. سرعة التحرك ， كم / ساعة | 25 | |
العجلات الأمامية | 11،00-20 | |
العجلات الخلفية | 9،00-20 | |
Configuation | ||||
الرقم التسلسلي. | اسم | نموذج | الصانع | |
1 | محرك | 4BT3.9-C100 (75KW، 2200) | DCEC الكمون | |
2 | الشاسيه | / | SOCMA | |
4 | محرك | / | ||
5 | مضخة | خفى تشانغيوان | ||
6 | محور القيادة | أمامي | سوزهو | |
خلفي | SOCMA | |||
7 | انتقال | تشونغنان | ||
8 | صمام متعدد الاتجاهات | LINGHAI | ||
9 | تعمل مضخة النفط | خفى تشانغيوان | ||
10 | ترس القيادة | تشنجيانغ الهيدروليكية | ||
