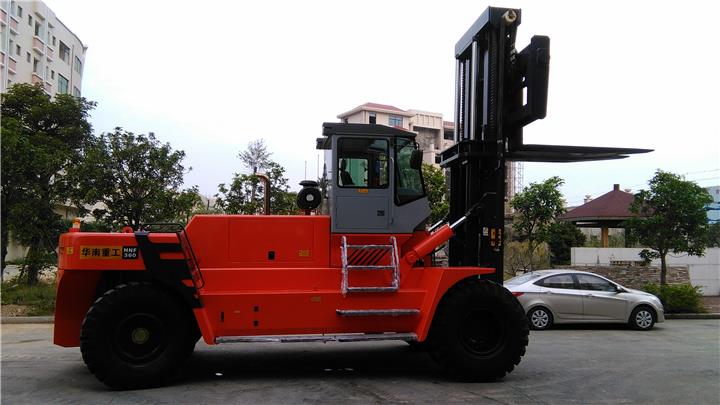

رافعة شوكية 50 طن
مركز التحميل: 1200 مم
وزن التشغيل: 60،000 كلغ
قاعدة العجلات: 6000 مم
1 ، وذلك باستخدام صمام الحد الأقصى للسرعة وصمام محدد الضغط ، والحد من تأثير النظام الهيدروليكي ، ويمكن أن يقلل الصاري إلى الأرض عند شعلة محرك خارج 2 ، واستخدام هانجشي ، سانيكي نوع كوكب هيدروليكي ...
HNF-500
الحمل المقدر: 50000 كلغ
مركز التحميل: 1200 مم
وزن التشغيل: 60،000 كلغ
قاعدة العجلات: 6000 مم
1 ، وذلك باستخدام صمام الحد الأقصى للسرعة وصمام محدد الضغط ، والحد من تأثير النظام الهيدروليكي ، يمكن أن يقلل الصاري إلى الأرض عندما خرج لهب المحرك
2 ، واستخدام هانجتشي ، سوتشي انتقال نوع الطاقة الهيدروليكية الكوكب ، والجر الكبير في حالة التشغيل المشترك ، ونظام نقل أكثر موثوقية.
3 ، اعتماد مزدوج محول عزم الدوران الهيدروليكي التوربينات ، تغيير السرعة ستبليس ، تحكم رافعة واحدة لسرعة المتغيرة ، أسهل للتشغيل.
4 ، صمام التحكم في السرعة المتغيرة المتطابقة مع بداية محايدة ، والآلة تبدأ أكثر أمنا.
5 ، المحور الأمامي يعتمد محور القيادة من النوع الثقيل ، الحجم الكبير لمحور المحور ، المحور والمحمل ، التروس المخروطية الحلزونية ، عجلة دوران عجلة التباطؤ المتزايدة ، دعم هيكل الهيكل الصلب ، زيادة سعة الحمولة وعمر الخدمة.
تفريغ وحمل عملية توازن الوزن
1 ، نقل الرافعة الشوكية وقطع الغيار إلى موقع التشغيل السلس والصلب ، حيث يوجد معدات الرفع (قدرة الرفع للرافعة أكثر من 40 طن).
2 ، تفريغ رافعة شوكية وقطع على الأرض.
3 ، تفكيك التفاف على وزن التوازن.
4 ، واستخدام أدوات لتخفيف البراغي 2PCS （M30 * 3 * 170） على وزن ميزان صغير ، ثم ربط الحلقات التي يمكن أن يرفع 1ton مع وزن ميزان صغير لتحميل الوزن توازن صغير 2PCS إلى مكان آخر.
5 ، واستخدام أدوات لتخفيف الترباس ربط 4 قطع بين وزن الرصيد الكبير ورف التثبيت الوزن التوازن ، وضعها مكان آخر.
معلمة 50 طن رافعة شوكية
بند | تفاصيل العنصر | وحدة | |
HNF-500 | |||
الميزات | معدل الحمولة | Q (ر) | 50 |
مركز التحميل | ج (مم) | 1200 | |
قاعدة العجلات | ص (مم) | 6000 | |
وزن | وزن | كلغ | 60000 |
الشاسيه | صور الاطارات | 18.00-25-40PR | |
مواصفات الإطارات | 18.00-25-40PR | ||
الإطارات الكمية ، أمامية / خلفية (عجلات X-drive) | 4 \ 2 | ||
فقي العجلة: أمامي | B10 (مم) | 3030 | |
فقي العجلة: الخلفية | B11 (مم) | 2786 | |
البعد | زاوية الميل للدفع / النقل (أمام / خلف) | الدرجة العلمية) | 5 \ 10 |
ارتفاع الصاري (تخفيض الشوكة) | H1 (مم) | 5050 | |
ارتفاع رفع الصاري | H3 (مم) | 4000 | |
ماكس. رفع الارتفاع | H4 (مم) | 6975 | |
ارتفاع لحارس الرأس (الارتفاع إلى الكابينة) | H6 (مم) | 3900 | |
الارتفاع الكلي (مع الشوك) | L1 (مم) | 11000 | |
سطح عمودي أمامي شوكة إلى النهاية الخلفية للمركبة | L2 (مم) | 8600 | |
العرض الكلي | B1 / B2 (مم) | 4160 | |
شوكة البعد | ق / ه (مم) | 2400X300X150 | |
عرض عربة شوكة | B3 (مم) | 3400 | |
الصاري دقيقة تطهير الأرض (مع تحميل) | M1 (مم) | 300 | |
مركز قاعدة العجلات للتخليص الأرضي الأدنى (مع الحمل) | M2 (مم) | 460 | |
الحد الأدنى.استدارة نصف القطر | وا (مم) | 8500 | |
سرعة السفر (مع الحمل / بدون تحميل) | كم / ساعة | 22/24 | |
أداء | أقصى سرعة الرفع (مع الحمل / دون تحميل) | ملم / ثانية | 150/200 |
أقصى سرعة الشحن (مع تحميل / بدون تحميل) | ملم / ثانية | 300 | |
جر | N | 250000 | |
التدرج (مع الحمل / بدون تحميل) | ٪ | 25 | |
قيادة الفرامل | قرص متعدد الرطب مبرد بالزيت | ||
محرك | محرك العلامة التجارية / الموديل | واحد اختياري | محرك WEICHAI |
WP12G340 (250kWIII) | |||
اختياري اثنين | شيان كامنز | ||
QSM11 250kW | |||
اسطوانة رقم | 6 | ||
الآخرين | ناقل الحركة (أمامي / خلفي) | محول عزم الدوران |
