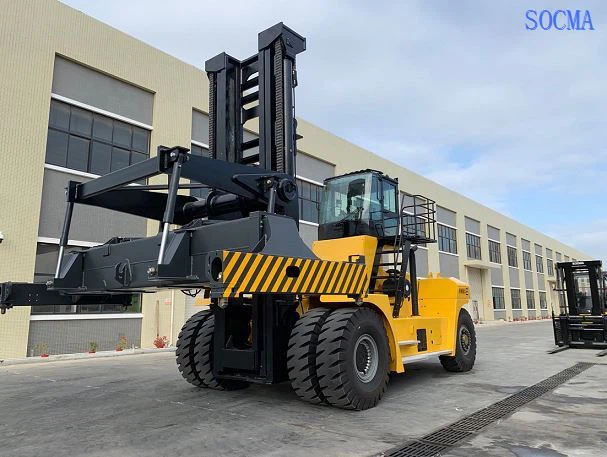

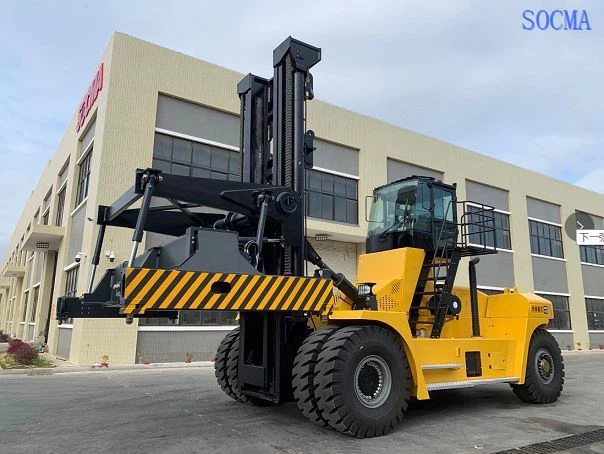

45t رافعة شوكية مع موزع حاوية الثقيلة
يمكن كومة 3layers 9'6'' الحاويات الثقيلة
المحرك: الكمون QSM11
انتقال: دانا انتقال
مركز التحميل: 1250mm
رفع الارتفاع: 9200mm
نوع الصاري: سارية عرض واسعة مزدوجة
ISO 20ft و 40ft الثقيلة حاويات مكدس،45t رافعة شوكية مع موزع الحاويات
1,معلمات الأداء العام
ويعكس تصميم الرافعات الشوكية التي تُرص الحاويات بشكل كامل الدور التوجيهي للطلب في السوق. ويستخدم منصة إنتاج رافعة شوكية كاملة للشركة، ويستخدم أبحاث الرافعات الشوكية للشركة كدعم فني، ويأخذ خدمة العملاء أكثر فعالية كمبدأ التصميم. يتم عرض معلمات الأداء الكلي في الجدول التالي:
المعلمه | وحده | المواصفات. | |
قدرة التحميل (مركز التحميل) LC1 | كغ مم | 40000 1420 | |
سعة التحميل (مركز التحميل)LC2 | كغ مم | 38000 1650 | |
رفع الارتفاع (قياسي) | مم | 9200 | |
زاوية شد الصاري، أمامية/خلفية (α/β) | غراد | 2/10 | |
ارتفاع المكدس | طبقات | 3X9.6 " | |
التراكم الأمامي (L4) | مم | 980 | |
قاعدة العجلات (L3) | مم | 5500 | |
ارتفاع الصاري (رفع / خفضت) (H3 / H4) | مم | 6780/12860 | |
عرض المُوزع (دقيقة/حد أقصى) (W2/W3) | مم | 6050/12175 | |
المُنشار الجانبي (SS) | مم | ±220 | |
المُنعطف الأيسر/المنعطف الأيمن (ST) | درجه | ±6 | |
دائرة نصف قطر الدوران الداخلي (R1) | مم | <> | |
نصف قطر تحول الجسم (R2) | مم | 7900 | |
تحول نصف القطر (المُنشر تراجع/موسع) (R3/R4) | مم | 6900/9670 | |
وزن الماكينة القياسية بدون تحميل | ك جم | 70000 | |
سرعة السفر (مع / بدون تحميل) | Km | 22/24 | |
أقصى درجة | ％ | 25 | |
الأبعاد العامة | الطول الكلي (L1) | مم | 10700 |
العرض الكلي (W2) | مم | 6050 | |
الارتفاع الكلي (H3) | مم | 6780 | |
عرض الإطار(W1) | مم | 4220 | |
عجلة فقي أمام / خلفي (T1/T2) | مم | 3030/2895 | |
الحد الأدنى من تطهير الأرض(C3) | مم | 435 | |
محرك | مانوفاتور المحرك / العلامة التجارية | شيان الكمون QSM11 | |
القدرة المُصنَّّّّّّّ | كيلوواط | 250 | |
انتقال المرض | دانا انتقال | ||
صور | عجلة أمامية | 18.00-25-40PR | |
عجلة خلفية | 18.00-25-40PR |
2، وتكوين وتعليم SOCMA 45 طن رافعة شوكية مكدس
(1) السلطة: مجهزة محرك الكمون التي هي قوية القوة، والطاقة اقتصاديا وenviromental-friendly، ويلبي الطلب من كفاءة عالية العمل. ويستخدم على نطاق واسع هذا النوع من المحرك، وارتفاع فعالة من حيث التكلفة ومضمونة للعمل بسبب أفضل خدمة ما بعد البيع. المرفقات مثل مرشح، تم تصميم كاتم الصوت خصيصا لضمان عمر وموثوقية المحرك.
(2) ناقل الحركة: مجهزة بناية انتقال ثابتة وموثوقة وناعمة التحكم فيها عند تحول العتاد.
(3) القيادة محور: مجهزة بمحور كيسلر الذي هو funtional garanteed وموثوق بها.
(4) نظام الكبح: مع فرامل رطبة خالية من الصيانة ، فإن نظام الكبح موثوق به وثابت. (5) نظام التبريد: مجهزة شاندونغ Weifang Hengtong خزان المياه التي هي نوعية garanteed، أفضل التبريد والأداء المتميز للتبريد لضمان أداء أفضل من كل أجزاء النظام في درجة حرارة دائمة، والتي يمكن أن تقلل من معدل انهيار وتحسين موثوقية السيارة.
(6) نظام العجل: مجهزة حافة GKN التي هي عالية موثوق بها هيكل لوحة غير موثوق بها، والتي يمكن أن تلبي الطلب من مجموعة متنوعة من الحمل الثقيل.
(7) الإطار: نفس Konecranes، يمكن أن الإطار ذات شكل مربع مزدوجة شعاع توفر صلابة جيدة وقوة لضمان موثوقية عالية من هيكل رافعة شوكية. "مخطط التحسين الهيكلي الشامل" هو تعاون من قبل معهد Haixi من الأكاديمية الصينية للعلوم للتحقق من صلابة ، وحساب القوة ، وحياة التعب من رافعة شوكية. الاستخدام الكامل لتحليل ميكانيكا العناصر المحدودة ، وتصميم الهيكل الأكثر تحسينًا ، لضمان سلامة المنتج.
(8) النظام الهيدروليكي: اعتماد الملحقات الهيدروليكية المحلية المتقدمة والموثوقة، تم تجهيز السيارة بأكملها مع التحكم التجريبي كمعيار.
(9) التشكيل القياسي للماكينة: الكابينة مع امتصاص الصدمات، عكس الشاشة، تكييف الهواء والمروحة.
موقف المقصورة من مكدس رافعة شوكية
اتصال المُوزع
عجلة القيادة للرافعة الشوكية
